Schrony i ukrycia - współczesne budowle ochronne

Pomieszczenia socjalne

Źródło: SZCZEŚNIAK Zbigniew, Zasady kształtowania układów funkcjonalnych, ustrojów nośnych oraz warstw ochronnych... [43].

Do pomieszczeń socjalnych zalicza się zwykle sypialnie, umywalnie, sanitariaty, kuchnie, magazyny żywności, jadalnie, zmywalnie, gabinety medyczne, izby chorych, suszarnie odzieży, magazyny odpadków i śmieci. W zależności od pojemności schronu, realizacja określonych potrzeb może być planowana w jednym pomieszczeniu, inne mogą być pominięte lub rozszerzone również stosownie do podejścia inwestora.

Sypialnie

Do najbardziej podstawowych pomieszczeń dla ludzi należą sypialnie. Liczba miejsc do spania w schronie biernym ustala się jako 1/3 jego pojemności, co wynika z ośmiogodzinnego okresu spania i obsługi jednej osoby. Zasadą jest pozostawienie pewnej nadwyżki miejsc - ok. 2-4% pojemności. W innych schronach liczba omawianych miejsc zależy od specyfiki funkcji. W stanowiskach dowodzenia przygotowuje się miejsca do spania dla całej załogi. W stanowiskach kierowania obroną cywilną przyjęto 50% miejsc do spania [46]. Pomieszczenia do spania powinny być urządzone w osobnych pomieszczeniach. Wyjątek stanowią tu małe schrony o pojemności około 20-25 osób albo o szczególnej specyfice funkcji. Wówczas dopuszcza się miejsca do spania i siedzenia w jednym pomieszczeniu.

Sypialnie powinny być sytuowane możliwie jak najdalej od wewnętrznych źródeł hałasu. Dodatkowo zaleca się tworzenie boksów czteroosobowych lub sześcioosobowych wydzielonych lekkimi ściankami. Pojemność sypialni powinna być uzgodniona na etapie założeń programowo-użytkowych. Jest oczywiste, że mniejsze pojemności są bardziej pożądane przez człowieka stąd też wspomniane zalecenie o dodatkowym tworzeniu boksów. Ostateczną decyzję przyjmujemy uwzględniając takie czynniki jak bezpieczeństwo w warunkach awarii wewnętrznej, a także zewnętrznej (przykładowo zniszczenie części stropu), wymogi wynikające z funkcji oraz narzucone ze specyfiki samej budowli (metro - schron), ekonomikę. Miejsca do spania planuje się jako dwupoziomowe lub trzypoziomowe. Stąd uwzględniając ograniczenia geometryczne, rozpiętość stropu około 6 m, otrzymujemy maksymalne pojemności rzędu 24 osób przy łóżkach dwupoziomowych oraz 36 osób przy łóżkach trzypoziomowych.

Odległość pomiędzy podłogą a łóżkiem (lub łóżkiem a sufitem):
0,60 m do 0.80 m.
Wymiary samych łóżek są w granicach:
a) szerokość - 0.55 m do 0.70 m,
b) długość - 1.80 m do 2.00 m.

Szerokość przejść między łóżkami zakłada się od 0.45 m do 0.85 m. Łóżka należy montować do stropu i fundamentu ze względu na możliwość wystąpienia wstrząsu.

menu

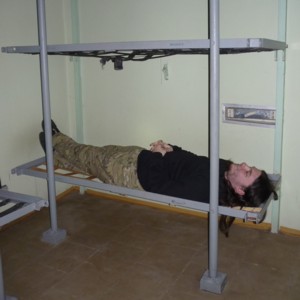

Rys. 1 - Prawidłowy sposób mocowania łóżka: do stropu i fundamentu.
Głowy leżących powinny być zwrócone w kierunku przejść między łóżkami.

Umywalnie

W schronach publicznych, osiedlowych i zakładowych najbardziej typowymi urządzeniami są umywalki. Sporadycznie i w skromnych ilościach można spotkać natryski. Mogą pojawić się tam, gdzie zakładamy dłuższy czas (tydzień lub więcej) pełnej realizacji funkcji schronowej. W przypadku stanowisk dowodzenia lub kierowania realizuje się łazienki w pełni wyposażone. Zaleca się, aby poza indywidualnymi ustaleniami wykonywać osobne umywalnie w schronach o pojemności ponad 150 osób. W schronach do 150 osób potrzebną liczbę umywalek można umieścić w wymaganym przedsionku sanitariatów. Przy pojemności do 50 osób dopuszcza się montaż umywalek w pomieszczeniu do siedzenia.

menu menu
Rys. 2 - Umywalki w schronie, Rys. 3 - Natryski lokalizuje się przy wejściu do schronu aby mogły spełniać funkcję odkażalni dla osób wchodzących.

W odpowiednich przepisach spotykamy normatywy w postaci liczby osób na jedną umywalkę, w granicach - 10 do 100. Jednak zaleca się przygotowanie średnio jednej umywalki na 20 do 25 osób (a nawet mniej), co pozwoli uniknąć zatorów pomiędzy zmianami śpiących. Wymiary jednego miejsca do mycia to: szerokość - 0.80m i głębokość - 1.0m. Przejścia powinny mieć szerokość co najmniej 0.60m. Wskazane jest zaplanowanie miejsc na wieszaki odzieży.

Sanitariaty

Stosuje się sanitariaty spłukiwane lub suche, jak również spłukiwane i suche jako rezerwowe, kiedy istnieje duże ryzyko awarii projektowanej instalacji wodociągowej czy kanalizacyjnej. Zaleca się, aby przy pojemności większej od 75 osób, wykonać sanitariaty dla kobiet i mężczyzn oddzielnie. Każdy sanitariat oddziela się od pozostałych pomieszczeń, przedsionkiem z umywalką. Stosuje się rozwiązania, gdzie w wymienionym przedsionku o odpowiednich wymiarach wykonuje się potrzebną umywalnię. W literaturze spotyka się informacje o liczbie ludzi przypadających na jedną kabinę sanitariatu w granicach od 15 do 75 osób. Zaleca się przyjmować jedną kabinę średnio na 25 osób. Minimalne wymiary kabiny to 0.95 x 1.15 m.
