Schrony i ukrycia - współczesne budowle ochronne

Dobór odporności, kształtowanie schronów

Kształtowanie budowli ochronnych jest zagadnieniem złożonym, a szereg jego składników podlega ciągłej ewolucji [por. 11]. Podstawą projektowania schronów jest opracowanie tzw. koncepcji ochronnej dla obiektu [43].

Planując budowlę ochronną należy określić:

1) gdzie będzie usytuowany obiekt i przed jakimi zagrożeniami ma zapewnić ochronę?
2) jakie są zdolności finansowe i wykonawcze? (np. budowa schronu wyposażonego w specjalistyczne urządzenia czy zaprojektowanie ukrycia wyposażonego jedynie w najprostsze instalacje);
3) czy warunki hydrogeologiczne pozwalają na całkowite zagłębienie w ziemi?
4) jaką funkcję będzie pełnił schron (ukrycie) w okresie pokoju?
5) dla ilu osób przewidziano obiekt?
6) jaki jest zakładany okres autonomii (czas przebywania osób bez zaopatrzenia z zewnątrz)?
7) sposób funkcjonowania obiektu w przypadku awarii sieci wodociągowych (np. pomieszczenie do przechowywania zapasów wody butelkowanej, suche ustępy) lub przerw w dostawie prądu (np. napęd ręczny wentylatora zapewniający nieprzerwane działanie wentylacji grawitacyjnej).

Znacznie szerzej o wspomnianej problematyce napisano w opracowaniach [5,6,7,8,9,10,20,44]. Szczególne miejsce zajmuje wiedza o możliwych zagrożeniach i czynnikach rażących, które mogą spowodować różnego rodzaju zniszczenia, zanieczyszczania i zaburzenia normalnych warunków danego środowiska.

W literaturze zwraca się uwagę [por. 11], iż do rzetelnej oceny omawianych zagrożeń niezbędna jest specjalistyczna wiedza i umiejętność wyprowadzenia dalekowzrocznej prognozy. Koncepcja ochronna może dotyczyć obiektów zarówno w skali kraju, regionu, miasta, grupy schronów lub nawet pojedynczego schronu z jednoczesnym uwzględnieniem jego przeznaczenia.

Zgodnie z najnowszym projektem rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budowle ochronne, w zależności od usytuowania należy stosować następujące rodzaje budowli ochronnych:

1) w granicach administracyjnych miast – schrony kategorii P lub ukrycia kategorii I (odporności podstawowej), a w razie braku możliwości technicznych lub ekonomicznych zapewnienia dostatecznej liczby obiektów tego typu – ukrycia kategorii II i III;

2) poza granicami administracyjnymi miast – ukrycia zabezpieczające tylko przed promieniowaniem przenikliwym z opadu promieniotwórczego, chyba że w konkretnym przypadku uzasadnione jest zastosowanie innego rodzaju budowli ochronnej, ze względu na przeznaczenie lub usytuowanie obiektu.

3) w sytuacji zagrożenia - również wszelkie dostępne ukrycia doraźne.

zobacz: definicje i klasyfikacja budowli ochronnych

Sposób zabezpieczenia powinien być adekwatny do spodziewanych zagrożeń i ryzyka ich wystąpienia [por. 60]. Przykładowo obszar działania fali uderzeniowej przy wybuchu jądrowym dzieli się na strefy różniące się od siebie rodzajem uszkodzeń ilością ofiar. Przykładowy podział na strefy dla eksplozji naziemnej przedstawia poniższa tabela.

promień [km]	nadciśnienie [MPa] +/- 10%	rodzaj zniszczeń przy energii wybuchu 200 kt
1,609	0,138	Całkowite zniszczenie budynków o konstrukcji żelbetowej. Śmiertelność bliska 100%. Pełną ochronę zapewniają schrony kategorii A. Schrony mniejszej odporności w zależności od konstrukcji i usytuowania mogą ulec uszkodzeniu lub zniszczeniu.
2,586	0,069	Całkowite zniszczenie budynków o konstrukcji murowanej. Powszechne wypadki śmiertelne. Pełną ochronę zapewniają schrony kategorii A oraz część schronów kategorii P. Odpowiednio przygotowane ukrycia zapewniają duże szanse przeżycia w przypadku zawalenia się budynków.
4,079	0,035	Całkowite zniszczenie lekkiej zabudowy jednorodzinnej i gospodarczej. Częściowe zniszczenie zabudowy miejskiej. Pęknięcie usznych błon bębenkowych. Pełną ochronę zapewniają schrony kategorii P oraz odpowiednio przygotowane ukrycia.

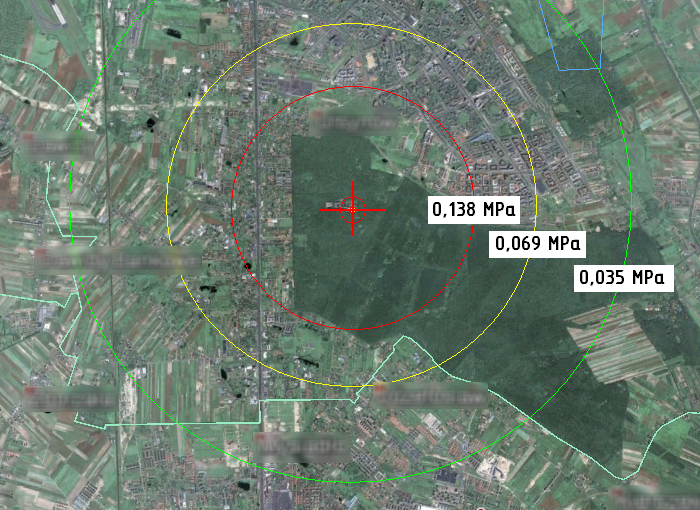

Rys. 3 - przykładowe wartości nadciśnienia powietrznej fali uderzeniowej przy wybuchu o mocy 200 kt nad potencjalnym celem strategicznym.

Przedstawiona problematyka została ujęta w dużym skrócie, jej uzupełnienie można znaleźć między innymi w pracach [5,6,11,16,18-20,21,22,43].

menu WARTO WIEDZIEĆ
Uznanym w Polsce i krajach NATO ośrodkiem wyspecjalizowanym w opracowywaniu koncepcji ochronnych oraz projektowaniu schronów wojskowych i cywilnych jest Instytut Inżynierii Lądowej WAT w Warszawie, kontynuujący tradycje polskiej szkoły fortyfikacyjnej. Wśród zrealizowanych projektów z ostatnich lat wymienić można m.in. schron Krajowej Dyspozycji Mocy, czyli stanowisko kierowania przesyłem energii w kraju.
