Ogólne wymagania techniczne i funkcjonalne budowli ochronnych


Budowle ochronne powinny łącznie spełniać następujące wymagania:

1) zapewnić możliwie najmniejszą odległość planowanej budowli ochronnej od miejsca stałego przebywania ludzi, którzy mają z niej korzystać, tak by dojście do budowli ochronnej mogło nastąpić możliwie najszybciej;

2) w przypadku budowli ochronnych typu wolnostojącego, których pojemność nie przekracza 25 osób, obiektów istniejących lub w przypadkach, gdy względy techniczne nie pozwalają na całkowite lub częściowe zagłębienie budowli ochronnej w ziemi (np. warunki hydrogeologiczne), dopuszcza się konstrukcję naziemną (należy uwzględnić bezpośrednie narażenie nieosłoniętych części konstrukcji na oddziaływanie czynników rażenia);

3) w przypadku nowo projektowanych budowli ochronnych - posiadać jedną kondygnację, ewentualnie dwie kondygnacje, jeżeli kondygnacja dolna zaplanowana jest na pomieszczenia strefy technicznej;

4) być całkowicie zagłębione w ziemi, a w przypadku braku możliwości całkowitego zagłębienia – częściowo zagłębione, a częściowo obsypane gruntem;

5) być zabezpieczone przed zalaniem wodą w strefach możliwych podtopień, również w przypadku ulewnych opadów atmosferycznych i powodzi, przy czym należy zapewnić usytuowanie poza obszarem terenu, który może ulec zatopieniu na skutek zniszczenia (uszkodzenia) urządzeń hydrotechnicznych piętrzących wodę.

menu WARTO WIEDZIEĆ
Przy projektowaniu budowli ochronnych należy uwzględnić możliwość wystąpienia w dłuższym okresie czasu ekstremalnych zjawisk pogodowych (ulewne deszcze) oraz zakłóceń w działaniu miejskich sieci kanalizacyjnych. Na terenach podmokłych należy również uwzględnić okresowe wahania poziomu wód podziemnych, które mogą sięgać kilkudziesięciu centymetrów.


menu   menu

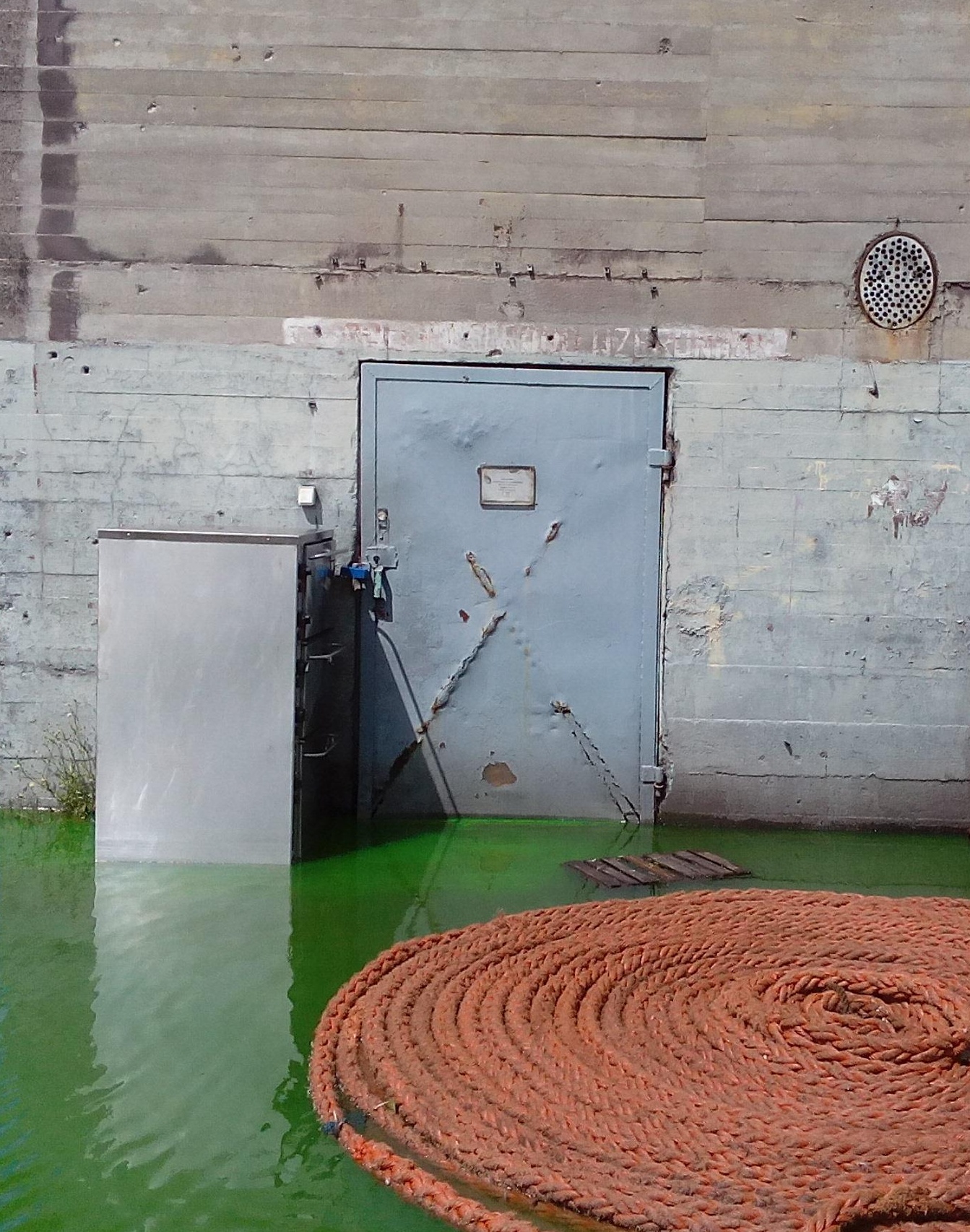

Przykłady skutków niedostatecznego zabezpieczenia schronu w strefie możliwych podtopień. Rys. 1 - Brak zaworu zwrotnego w odpływie kanalizacji spowodował zalanie schronu ściekami podczas ulewnego deszczu. Rys. 2 - Podczas lokalnego podtopienia woda przedostała się przez otwór wejściowy (usytuowany na równi z poziomem terenu).

menu   menu

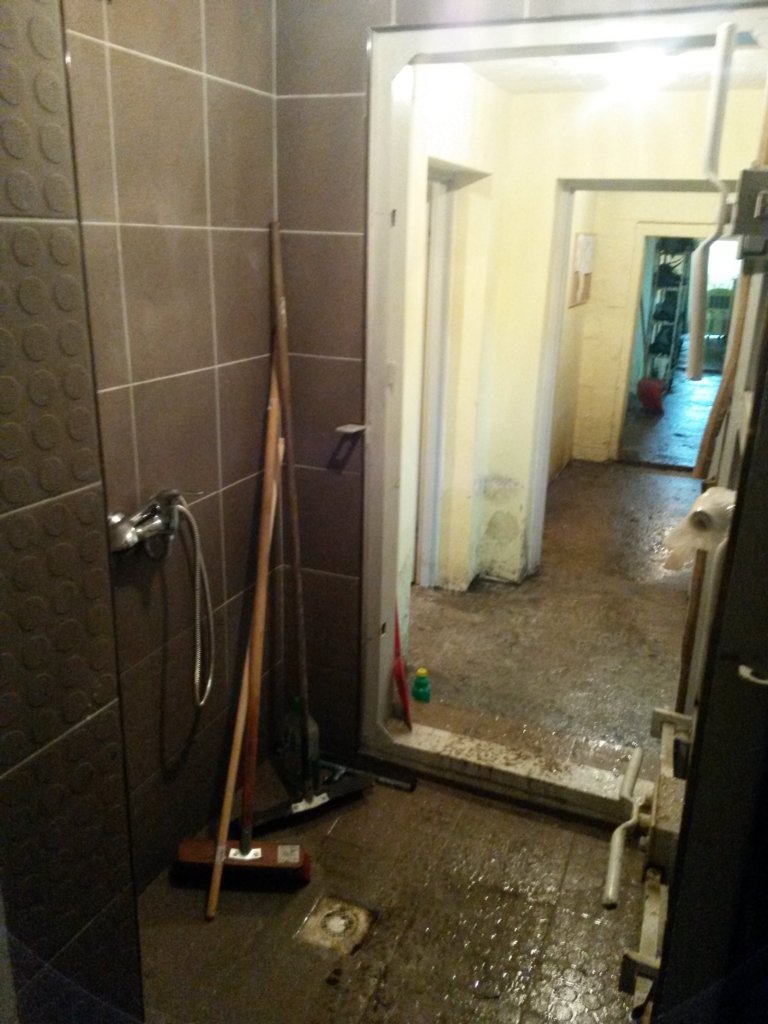

Rys. 3 - Schron z 1984 r. okresowo zalewany wodami zaskórnymi. Spód płyty fundamentowej posadowiono 50 cm powyżej maksymalnego założonego poziomu wód podziemnych (zaskórnych), co w praktyce okazało się niewystarczającym zabezpieczeniem. Rys. 4 - Schron z lat 40. zatopiony wodami podziemnymi na wysokość ponad metra.


W pomieszczeniach budowli ochronnych nie mogą znajdować się:

1) przewody gazowe;

2) przewody paliwowe, pary technologicznej lub sprężonego powietrza, za wyjątkiem instalacji wewnętrznych budowli ochronnej;

3) rurociągi przelotowe sieci wodno-kanalizacyjnych, centralnego ogrzewania lub ciepłej wody, za wyjątkiem instalacji wewnętrznych budynku w istniejących budowlach ochronnych.


W przypadku nowo projektowanych budowli ochronnych typu wolnostojącego należy dodatkowo zapewnić:

1) odległość od miejsca stałego przebywania ludzi, którzy mają z niej korzystać - nie więcej niż 150 m;

2) odległość od budynków - nie mniejszą niż 1/3 wysokości najbliższego budynku, chyba że konstrukcja budowli ochronnej jest odporna na obciążenia wtórne od zagruzowania i spadających elementów, kanały wentylacyjne są zabezpieczone przed zasypaniem, a co najmniej jedno wyjście spełnia wymogi przewidziane dla wyjść zapasowych położonych poza strefą zagruzowania;

3) w sytuacji określonej w pkt 2, gdy odległość od budynku jest mniejsza niż 1/3 wysokości budynku, zalecane są budowle ochronne z dostępem bezpośrednim z budynku;

4) odległość od przewodów gazowych, magistrali wodociągowych i centralnego ogrzewania o średnicy powyżej 100 mm, magistrali kanalizacyjnych oraz kabli wysokiego napięcia - co najmniej 10 metrów;

5) odległość od instalacji paliwowych, kotłowni wysokociśnieniowych, składów i magazynów zaliczanych do I, II lub III kategorii niebezpieczeństwa pożarowego o pojemności powyżej 20 ton, składów i magazynów materiałów żrących lub cuchnących o pojemności ponad 100 ton - co najmniej 100 metrów, chyba że rozwiązanie konstrukcyjne budowli ochronnej zapewnia odpowiednią ochronę przed skutkami awarii.

Pojemność budowli ochronnej, oznaczającą maksymalną liczbę osób, która może przebywać w budowli ochronnej, ustala się uwzględniając warunki bezpieczeństwa oraz względy techniczno-ekonomiczne, stosownie do powierzchni budowli ochronnej oraz liczby miejsc siedzących i leżących.


Należy projektować budowle ochronne o pojemności:

1) pod budynkami - zapewniającej miejsca ochronne dla użytkowników danego budynku;

2) jako budowle wolnostojące - zapewniającej miejsca ochronne dla osób przebywających w rejonie, dla którego przewidziano miejsca ochronne;

3) w części przeznaczonej na stanowisko kierowania - o pojemności ustalonej indywidualnie z uwzględnieniem funkcji stanowiska kierowania.

Jeżeli pozwalają na to miejscowe warunki oraz możliwości wykonawcze i ekonomiczne, zaleca się planowanie większej liczby oddzielnych budowli ochronnych o możliwie najmniejszej pojemności (rozśrodkowanie).

W przypadku potrzeby zapewnienia miejsc ochronnych dla więcej niż 300 osób w nowo projektowanych budowlach ochronnych odporności podstawowej, zaleca się zaprojektować oddzielne budowle ochronne w odległości nie mniejszej niż 20 metrów.


Powierzchnia użytkowa przypadająca na jedną osobę powinna zapewnić bezpieczne przebywanie i poruszanie się osób w budowli ochronnej, przy uwzględnieniu założonej liczby miejsc siedzących i leżących, przy czym nie może być mniejsza, niż:

1) przy stosowaniu wentylacji mechanicznej - 0,6 m² na każde miejsce siedzące;

2) przy stosowaniu wentylacji grawitacyjnej - 1,0 m² na każde miejsce siedzące.



LITERATURA

[1] Wymagania Szefa Obrony Cywilnej Kraju do planowania, projektowania i utrzymania budowli ochronnych. Wyd. Szef OCK, Warszawa, 15.09.1994.

[2] MALIŃSKI W. KWIATKOWSKI P., Stan budownictwa ochronnego w Polsce. XXV Międzynarodowa Konferencja Naukowo-Techniczna „EKOMILITARIS-2011”, Zakopane, 13-16.09.20011. Wyd. WAT, Warszawa, 2011, s. 362-368.

[3] KUJAR J., POLAKOWSKI W., Stan istniejący oraz kierunki i problemy rozwoju budownictwa ochronnego Obrony Cywilnej. II Krajowa Konferencja Naukowo – Techniczna pt. „Problemy badawcze i techniczne związane z projektowaniem, wykonawstwem i eksploatacją budowli obronnych i ochronnych”. Gdynia, 5-6.06.1997. Wyd. WAT, Warszawa, 1997, s. 14-18.

[4] ROGALSKI M., ZABOROWSKI M., Fortyfikacja wczoraj i dziś. Wyd. MON, Warszawa, 1978.

[5] ROGALSKI M., Fortyfikacja, cz.I – Ogólne wiadomości o fortyfikacji i projektowaniu schronów, zeszyt 2 – Podstawy projektowania schronów. Wyd. WAT, Warszawa, 1989.

[6] SZCZEŚNIAK Z., Schrony i ukrycia polowe, (w:) Ochrona przed skutkami nadzwyczajnych zagrożeń. Tom 1- praca zbiorowa pod redakcją Mierczyka Z., WAT, Warszawa, 2010.

[7] BĄK G., STOLARSKI A., SZCZEŚNIAK Z., Kierunki modernizacji schronów fortyfikacji stałej i polowej, (w:) Nowoczesne technologie systemów uzbrojenia - praca zbiorowa pod redakcją Mierczyka Z., WAT, Warszawa, 2008.

[8] BĄK G., SZCZEŚNIAK Z., Schrony obrony cywilnej w budynkach użyteczności publicznej. XLIX Konferencja Naukowa KIL i WPAN i KN PZITB „Krynica 2003”. Krynica, 14-19.09.2003. Wyd. Oficyna Wyd. PW., Warszawa, 2003, s. 1-17.

[9] GAJ J., SZCZEŚNIAK Z., WASILCZUK J., Budowle schronowe. Nowoczesne technologie dla budownictwa. Praca zbiorowa po redakcją Mierczyka Z. Wyd. WAT, Warszawa, 2007, s. 44-65.

[10] SZCZEŚNIAK Z., Wybrane zagadnienia projektowania funkcjonalnego schronów. Wyd. Budownictwo i Prawo, Nr 4/2006, Warszawa, 2006.

[11] SZCZEŚNIAK Zbigniew, Budowle schronowe Obrony Cywilnej w Polsce - stan dzisiejszy i kierunki rozwoju, Wojskowa Akademia Techniczna im. Jarosława Dąbrowskiego, Warszawa 2011.

[12] SZCZEŚNIAK Z., Schrony przeznaczone do ochrony dóbr dziedzictwa kulturowego. XVII Krajowa Konferencja Naukowo-Techniczna „EKOMILITARIS-2003”, Zakopane, 3-5.09.2003. Wyd. WAT, Warszawa, 2003, s. 345-355.

[13] SZCZEŚNIAK Z., Rozwiązania schronowe jako element inżynierii bezpieczeństwa w zadaniach ochrony ludności i obrony cywilnej. XVII Krajowa Konferencja Naukowo-Techniczna „EKOMILITARIS-2003”, Zakopane, 3-5.09.2003. Wyd. WAT, Warszawa, 2003, s. 345-355.

[14] SOŁOWIN R., Rozwiązania systemowe budownictwa schronowego w krajach UE. Warsztaty Biura ds. Ochrony Ludności i Obrony Cywilnej KG PSP. Bydgoszcz, 27-28.04.2011.

[15] Ocena przygotowań w zakresie Ochrony Ludności i Obrony Cywilnej w Polsce w 2013 roku, Szef OC Kraju, Warszawa 2014 r.

[16] ZABOROWSKI M., Budownictwo podziemne, WAT, Warszawa, 1994.

[17] SZCZEŚNIAK Z., WASILCZUK J., Wpływ instalacji na warunki przebywania ludzi w schronach. XXII Krajowa Konferencja Naukowo-Techniczna „EKOMILITARIS- 2008”, Zakopane, 2-5.09.2008. Wyd. WAT, Warszawa, 2008, s. 328-337.

[18] WASILCZUK J., Funkcjonowanie schronowych instalacji wentylacyjnych z zaworami typu automatycznego. XXIII Krajowa Konferencja Naukowo-Techniczna „EKOMILITARIS-2009”, Zakopane, 8-11.09.2009. Wyd. WAT, Warszawa, 2009, s. 627-636.

[19] SZCZEŚNIAK Z., Odpornościowe aspekty w formule klasyfikacji schronów. IV Konferencja „EKOSCHRON’99”, Wyd. WAT, Warszawa, 1999, s. 175-181.

[20] SZCZEŚNIAK Z., Charakterystyczne uwarunkowania rozwiązań współczesnych schronów. XVII Krajowa Konferencja Naukowo-Techniczna „EKOMILITARIS- 2003”, Zakopane, 3-5.09.2003. Wyd. WAT, Warszawa, 2003, s. 356-365.

[21] SZCZEŚNIAK Z., Odporność zaworów przeciwwybuchowych w warunkach działania bomb paliwowo – powietrznych. XVI Krajowa Konferencja Naukowo-Techniczna „EKOMILITARIS-2002”, Zakopane, 4-6.09.2002. Wyd. WAT, Warszawa, 2002, s. 309-316.

[22] GAJ J., Wymagania techniczne dotyczące gospodarki wodnościekowej w obiektach obronnych. XVI Krajowa Konferencja Naukowo-Techniczna „EKOMILITARIS- 2002”, Zakopane, 4-6.09.2002. Wyd. WAT, Warszawa, 2002, s. 107-115.

[23] SCIESIŃSKI K., BZDĘGA J., KOROZ S., Mapa poziomów natężeń hałasu w schronie. XVI Krajowa Konferencja Naukowo-Techniczna „EKOMILITARIS-2002”, Zakopane, 4-6.09.2002. Wyd. WAT, Warszawa, 2002, s. 294-303.

[24] SCIESIŃSKI K., BZDĘGA J., KOROZ S., Zagadnienia oświetlenia w schronach. XVI Krajowa Konferencja Naukowo-Techniczna „EKOMILITARIS-2002”, Zakopane, 4-6.09.2002. Wyd. WAT, Warszawa, 2002, s. 304-308.

[25] SCIESIŃSKI K., BZDĘGA J., Węzeł zabiegów specjalnych w obiektach schronowych. XVII Krajowa Konferencja Naukowo-Techniczna „EKOMILITARIS-2003”, Zakopane, 3-5.09.2003. Wyd. WAT, Warszawa, 2003, s. 331-335.

[26] SZCZEŚNIAK Z., Zagadnienie odporności mechanicznej schronów obrony cywilnej. Podrozdział 1.2 Monografii pod redakcją Dornowskiego W. pt. „Współczesne konstrukcje i instalacje w budownictwie”. Seria Monografii WSEiZ, Oficyna Wydawnicza WSEiZ W Warszawie, Warszawa, 2011.

[27] BARYŁKA J., KRAWCZYK J., Wyniki kontroli budowli ochronnych dla ludności z uwagi na spełnienie wymogów prawa budowlanego. XVII Krajowa Konferencja Naukowo-Techniczna „EKOMILITARIS-2003”, Zakopane, 3-5.09.2003. Wyd. WAT, Warszawa, 2003, s. 16-23.

[28] KAŁAMAJSKA Z., Wykorzystanie pomieszczeń piwnicznych w budynkach na schrony dla ludności. II Krajowa Konferencja Naukowo – Techniczna pt. „Problemy badawcze i techniczne związane z projektowaniem, wykonawstwem i eksploatacją budowli obronnych i ochronnych”. Gdynia, 5-6.06.1997. Wyd. WAT, Warszawa, 1997, s. 96-99.

[29] SZCZERBICKA J., Stan budownictwa ochronnego na terenie gminy Warszawa- Centrum. III Krajowa Konferencja Naukowowo – Techniczna „EKOSCHRON’98’, Tarnowskie Góry, 8-9.06.1998. Wyd. WAT, Warszawa, s. 211-222.

[30] SZCZERBICKA J. Warszawskie metro jako miejsce zbiorowej ochrony ludności. III Krajowa Konferencja Naukowowo – Techniczna „EKOSCHRON’98’, Tarnowskie Góry, 8-9.06.1998. Wyd. WAT, Warszawa, s. 223-229.

[31] BĄK G., STOLARSKI A., SZCZEŚNIAK Z., Analiza odporności dynamicznej stacji łukowej A9 i płaskim przekryciem A12. T. IX, Metroprojekt , Wyd. WAT, Warszawa, 1988.

[32] BARYŁKA J., BORKOWSKI M., O potrzebie kontroli stanu utrzymania budowli ochronnych dla ludności. XVI Krajowa Konferencja Naukowo-Techniczna „EKOMILITARIS-2002”, Zakopane, 4-6.09.2002. Wyd. WAT, Warszawa, 2002, s. 9-22.

[33] BARYŁKA J., KRAWCZYK J., Działania organów nadzoru budowlanego w czasie prowadzenia kontroli utrzymania budowli ochronnych dla ludności. XVI Krajowa Konferencja Naukowo-Techniczna „EKOMILITARIS-2002”, Zakopane, 4-6.09.2002. Wyd. WAT, Warszawa, 2002, s. 23-32.

[34] HARMATA W., NYSZKO G., Przeciwdziałanie zagrożeniom chemicznym, biologicznym i radiacyjnym w sytuacjach kryzysowych. Praca zbiorowa pod redakcja naukową Mierczyka Z. pt. „Ochrona przed skutkami nadzwyczajnych zagrożeń, tom 1, podrozdz. 1.1. Wyd. WAT, Warszawa, 2010.

[35] HARMATA W., SZMIGIELSKI R., Wojskowa analiza taktyczno – techniczna. Typoszereg filtropochłaniaczy do ochrony zbiorowej z uwzględnieniem zagrożeń chemicznych i biologicznych, WIChiR, Warszawa, 2003.

[36] WASILCZUK J., Funkcjonowanie schronowych instalacji wentylacyjnych. Praca zbiorowa pod redakcja naukową Mierczyka Z. pt. „Ochrona przed skutkami nadzwyczajnych zagrożeń, tom 1, podrozdz. 4.3. Wyd. WAT, Warszawa, 2010.

[37] KOZIK W., SIENICKI J., Schronowe urządzenia filtrowentylacyjne. XXIII Krajowa Konferencja Naukowo-Techniczna „EKOMILITARIS-2009”, Zakopane, 8-11.09.2009. Wyd. WAT, Warszawa, 2009.

[38] SZAFRAŃSKI M., Prawne problemy związane z budownictwem schronowym Obrony Cywilnej. XXIV Krajowa Konferencja Naukowo-Techniczna „EKOMILITARIS- 2010”, Zakopane, 7-10.09.2010. Wyd. WAT, Warszawa, 2010, s. 378-383.

[39] SZCZEŚNIAK Z., Podstawowe problemy oraz nowe rozwiązania techniczne w obszarze budowli schronowych OC w Polsce. Wykład problemowy, Warsztaty Biura ds. Ochrony Ludności i Obrony Cywilnej KG PSP. Bydgoszcz, 27-28.04.2011.

[40] ZABOROWSKI A., Nowe rozwiązania techniczne z dziedziny sprzętu schronowego w Polsce. Warsztaty Biura ds. Ochrony Ludności i Obrony Cywilnej KG PSP. Bydgoszcz, 27-28.04.2011.

[41] HARMATA W., SZMIGIELSKI R., KUCHARSKA H., Urządzenia wentylacyjne (filtrowentylacyjne) dla obiektów użyteczności publicznej przeznaczonych na czasowe ukrycia dla ludności – nowa metoda badań elementów filtracyjnych. XXIV Krajowa Konferencja Naukowo-Techniczna „EKOMILITARIS-2010”, Zakopane, 7-10.09.2010. Wyd. WAT, Warszawa, 2010, s. 115-133.

[42] AJP – 3.14, Allied Joint Doctrine for Force Protection, NSA NATO, November 2007.

[43] SZCZEŚNIAK Z., Zasady kształtowania układów funkcjonalnych, ustrojów nośnych oraz warstw ochronnych schronów i ukryć. XXVI Międzynarodowa Konferencja Naukowo-Techniczna „EKOMILITARIS-2012”, Zakopane, 3-6.09.2010. Wyd. WAT, Warszawa, 2012, s. 628-648.

[44] SZCZEŚNIAK Z., Techniczne aspekty projektowania schronów na terenach zamkniętych. V Seminiarium - "Problemy techniczno-prawne utrzymywania obiektów budowlanych na terenach zamkniętych", GUNB-WAT, Warszawa, listopad 2004.

[45] SZCZEŚNIAK Z., Charakterystyka podstawowych zagrożeń i czynników rażących uwzględnianych w procesie kształtowania schronów i ukryć. XXVI Międzynarodowa Konferencja Naukowo-Techniczna „EKOMILITARIS-2012”, Zakopane, 3-6.09.2010. Wyd. WAT, Warszawa, 2012, s. 628-648.

[46] Ministerstwo Budownictwa i Przemysłu Materiałów Budowlanych, Szczegółowe zasady projektowania i wykonywania schronów, Warszawa, 1977.

[47] Ministerstwo Budownictwa i Przemysłu Materiałów Budowlanych, Szczegółowe zasady projektowania i wykonywania ukryć typu II, IOCK, Warszawa, 1985.

[48] WASILCZUK J., Środowisko wewnętrzne w budowlach ochronnych. III Krajowa Konferencja Naukowo-Techniczna "Ekoschron 98", Tarnowskie Góry, 8-9.06.1998. Wyd. WAT, Warszawa, s. 237-242.

[49] SZCZEŚNIAK Z., MIERCZYK Z., ZYGMUNT. M., WASILCZUK J., WRZESIEŃ S., BĄK G., FRANT M., GIETKA A., KNYSAK P., ONOPIUK S., PIEŃKO B., PIOTROWSKI W., REKUCKI R., SKRODZKI C., STOLARKI A., Automatyczny zawór przeciwwybuchowy nowej generacji. XXIV Krajowa Konferencja Naukowo-Techniczna "EKOMILITARIS-2010", Zakopana, 7-10.09.2010. Wyd.WAT, Warszawa, 2010, s. 384-391.

[50] SZCZEŚNIAK Z., Modelowanie zachowania dynamicznego konstrukcji podziemnych w warunkach działania powietrznej fali uderzeniowej. Wyd. WAT, Warszawa 1999.

[51] PONETA P., GILUŃ A., JURCZUK J., ŚNIEŻELEWSKI P., STOLARSKI A., BĄK G., BŁAŻEJEWICZ T., KRZEWIŃSKI R., ONOPIUK S., REKUCKI R., SZCZEŚNIAK Z., Badania odporności elementów żelbetowych wzmocnionych laminatami polimerowymi na obciążenia wybuchowe, (w:) Ochrona przed skutkami nadzwyczajnych zagrożeń. Tom 1 - praca zbiorowa pod redakcją MIERCZYKA Z., WAT, Warszawa 2010.

[52] SZCZEŚNIAK Z., ZIELIŃSKI R.K., Rozwiązania schronowe jako element inżynierii bezpieczeństwa w zadaniu ochrony ludności. XXVI Międzynarodowa Konferencja "EKOMILITARIS-2012", Zakopane, 3-6.09.2012. Wyd. WAT, Warszawa, 2012.

[53] BĄK G., SZCZEŚNIAK Z., Modelowanie wstrząsu schronu pod obciążeniem wybuchowym. Inżynieria i Budownictwo, nr 5, Warszawa, 2012, s. 280-282.

[54] SZCZEŚNIAK Z., Dwuwarstwowe budowlane przegrody ochronne przed promieniowaniem przenikliwym. Konferencja naukowo-techniczna n.t. "Inżynieria środowiska w eksploatacji kompleksów wojskowych", Zakopane, 1994, Wyd. WAT, Warszawa, 1994. s. 175-181.

[55] SOBIECH M., Systemy wentylacji i filtrowentylacji. Konferencja naukowo-techniczna n.t. "Inżynieria środowiska w eksploatacji kompleksów wojskowych", Bysta Śląska, czerwiec, 1996, Wyd. WAT, Warszawa 1996.

[56] SOBIECH M., Systemy wentylacji i filtrowentylacji. Konferencja naukowo-techniczna n.t. "Inżynieria środowiska w eksploatacji kompleksów wojskowych", Bysta Śląska, czerwiec, 1996, Wyd. WAT, Warszawa 1996.

[57] WASILCZUK J., Zagrożenia mikroklimatu wnętrza budowli schronowych, XXI Międzynarodowa Konferencja p.t. "Ekologiczne i energooszczędne budownictwo", WAT, Zakopane, wrzesień 2007.

[58] SZCZEŚNIAK Z., MIERCZYK Z., ZYGMUNT. M., WASILCZUK J., WRZESIEŃ S., BĄK G., FRANT M., GIETKA A., KNYSAK P., ONOPIUK S., PIEŃKO B., PIOTROWSKI W., REKUCKI R., SKRODZKI C., STOLARKI A., Schronowy zawór przeciwwybuchowy typu automatycznego nowej generacji. Rozdz. 6 w pracy zbiorowej pod redakcją Z. MIERCZYKA i R. OSTROWSKIEGO p.t. "Ochrona przed skutkami nadzwyczajnych zagrożeń, tom. 2". Wyd. WAT, Warszawa, 2011.

[59] SZCZEŚNIAK Z., PIETRUSZKA N., WADAS K., Doraźne schrony i ukrycia dla zadań obrony cywilnej z nowych materiałów kompozytowych. XXV Międzynarodowa Konferencja "Ekomilitaris-2011"., Zakopane, 6-11.09.2011, Wyd. WAT, Warszawa, 2011. s.593-601.

[60] BIESIEKIERSKI K., Podręcznik budownictwa przeciwlotniczego, Wyd. LOPP, Warszawa, 1937.

[61] HANULAK K, Szkolenie w zakresie OPL i PATOM, Wyd. TOPL, Warszawa, 1956.

[62] LEWANDOWSKI L., Obrona Cywilna w odwrocie?, Przegląd Obrony Cywilnej, nr 9, Warszawa, 2014, s. 23

[63] Projekt założeń projektu ustawy o ochronie ludności, Ministerstwo Spraw Wewnętrznych, 2014.
