Definicje

Na potrzeby niniejszego opracowania przedstawiono definicje schronu i ukrycia przyjęte w aktualnie obowiązujących normatywach wojskowych, stosowane w profesjonalnej fortyfikacji [por. 4-10]. W innych opracowanych Czytelnik może spotkać się również z odmiennymi definicjami, mających na ogół źródło w dawnych zarządzeniach Ministerstwa Budownictwa i Przemysłu Materiałów Budowlanych.

W dokumentach i analizach Obrony Cywilnej Kraju wymienione obiekty określa się zbiorczo mianem budowli ochronnych [por. 1-3].

Schron jest budowlą zamkniętą konstrukcyjnie, chroniącą ludzi lub określone mienie przed założonymi czynnikami rażącymi ze wszystkich możliwych stron. W zależności od odporności schronu, wynikającej z formuły klasyfikacyjnej, możemy wyróżnić przykładowo schron przeciwatomowy, schron przeciwodłamkowy, czy też schron przed opadem promieniotwórczym. Spotyka się nietrafione określenie schronu małej odporności - jako ukrycie. Jednak ukrycie to w istocie zupełnie inny obiekt [11].

Wyróżnia się schrony zbudowane pod ziemią (metodą wykopową lub górniczą), częściowo zagłębione w ziemi oraz naziemne (współcześnie rzadko spotykane). Najlepszą ochronę przed czynnikami rażenia zapewnia całkowite zagłębienie budowli w ziemi.
menu menu menu

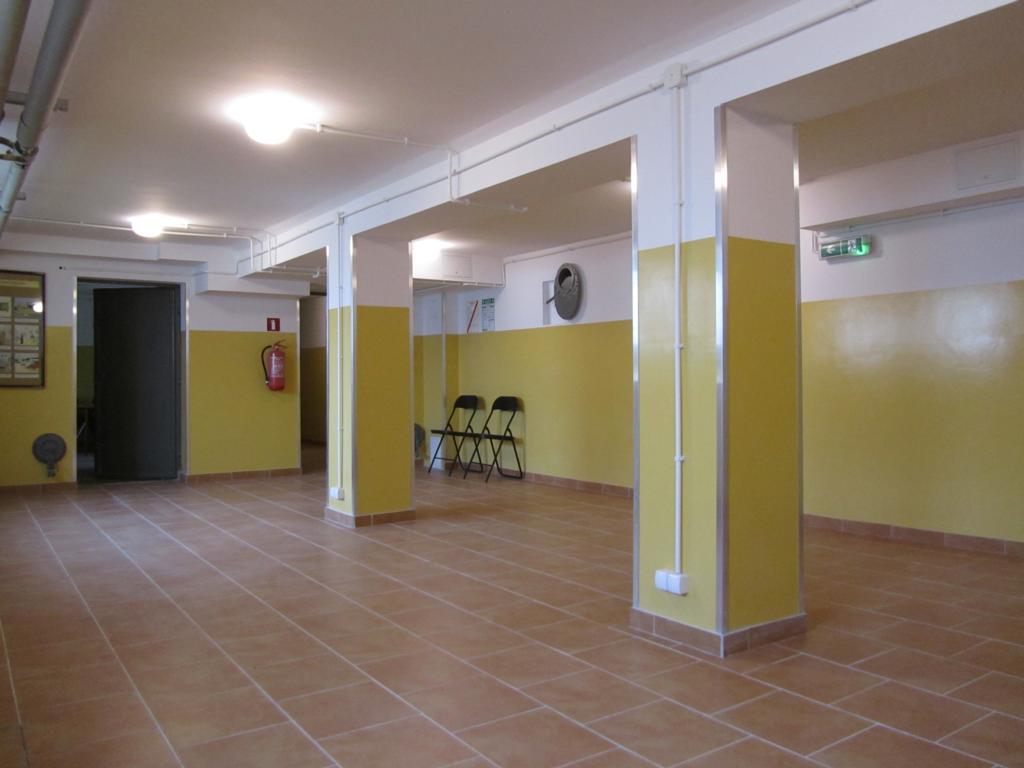

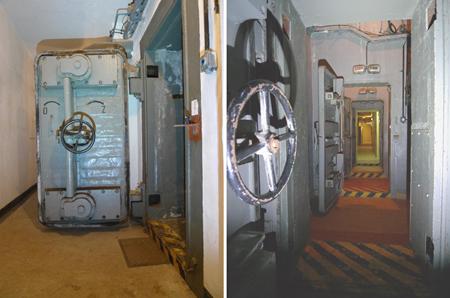

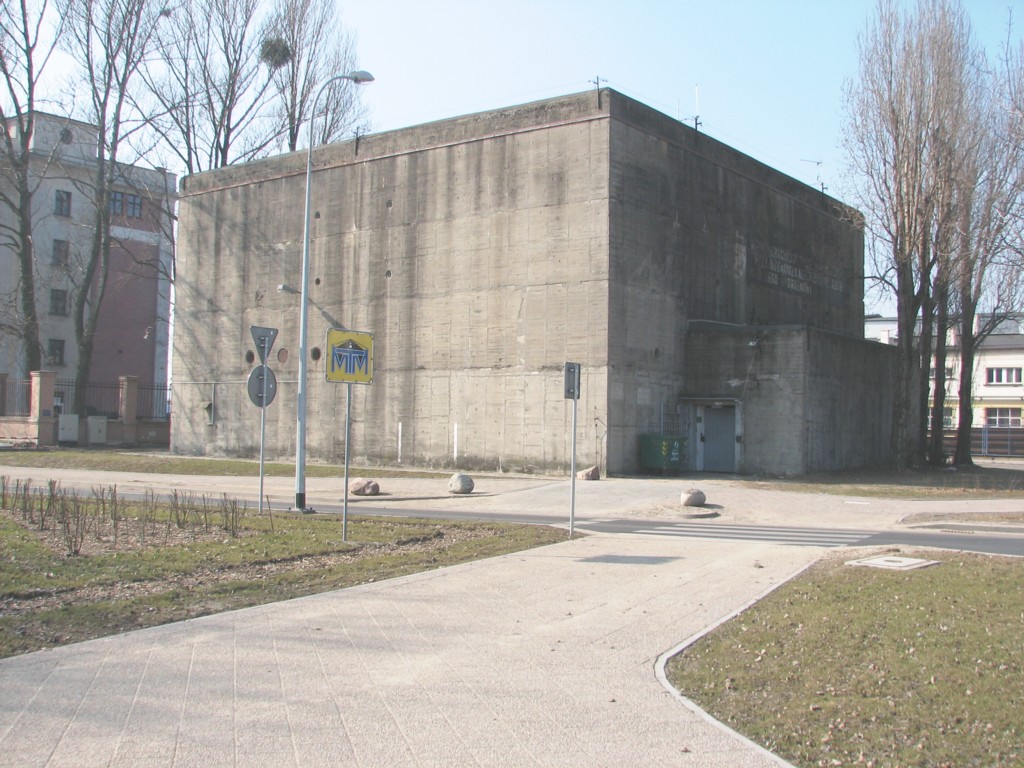

Rys. 1 - Wejście do schronu podziemnego, Rys. 2 - Schron pod budynkiem częściowo zagłębiony w ziemi, Rys. 3 - Schron naziemny.

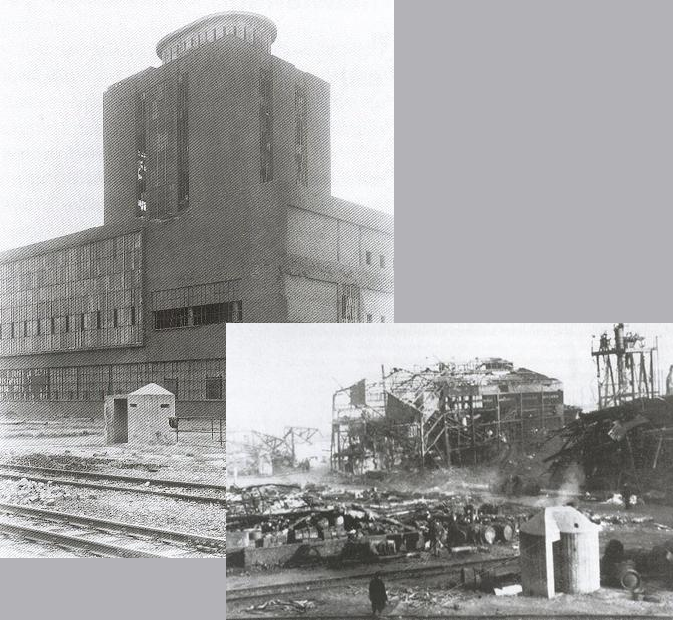

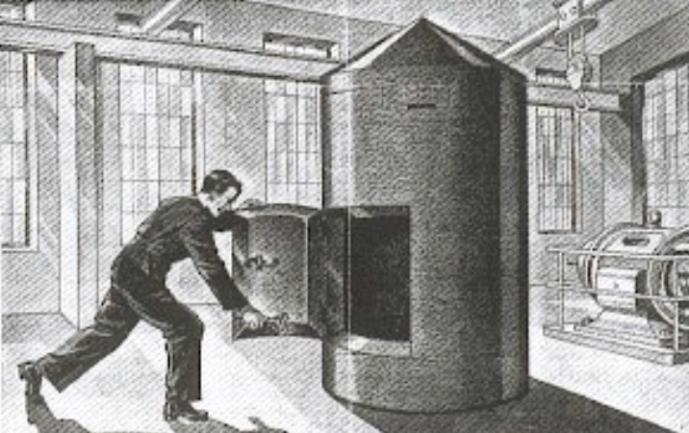

Ukrycie jest budowlą otwartą konstrukcyjnie, chroniącą ludzi lub określone mienie (najczęściej mienie) przed założonymi czynnikami rażącymi tylko z określonych stron. Ukrycie podobnie jak schron może mieć więc bardzo dużą odporność, a także bardzo małą [11].

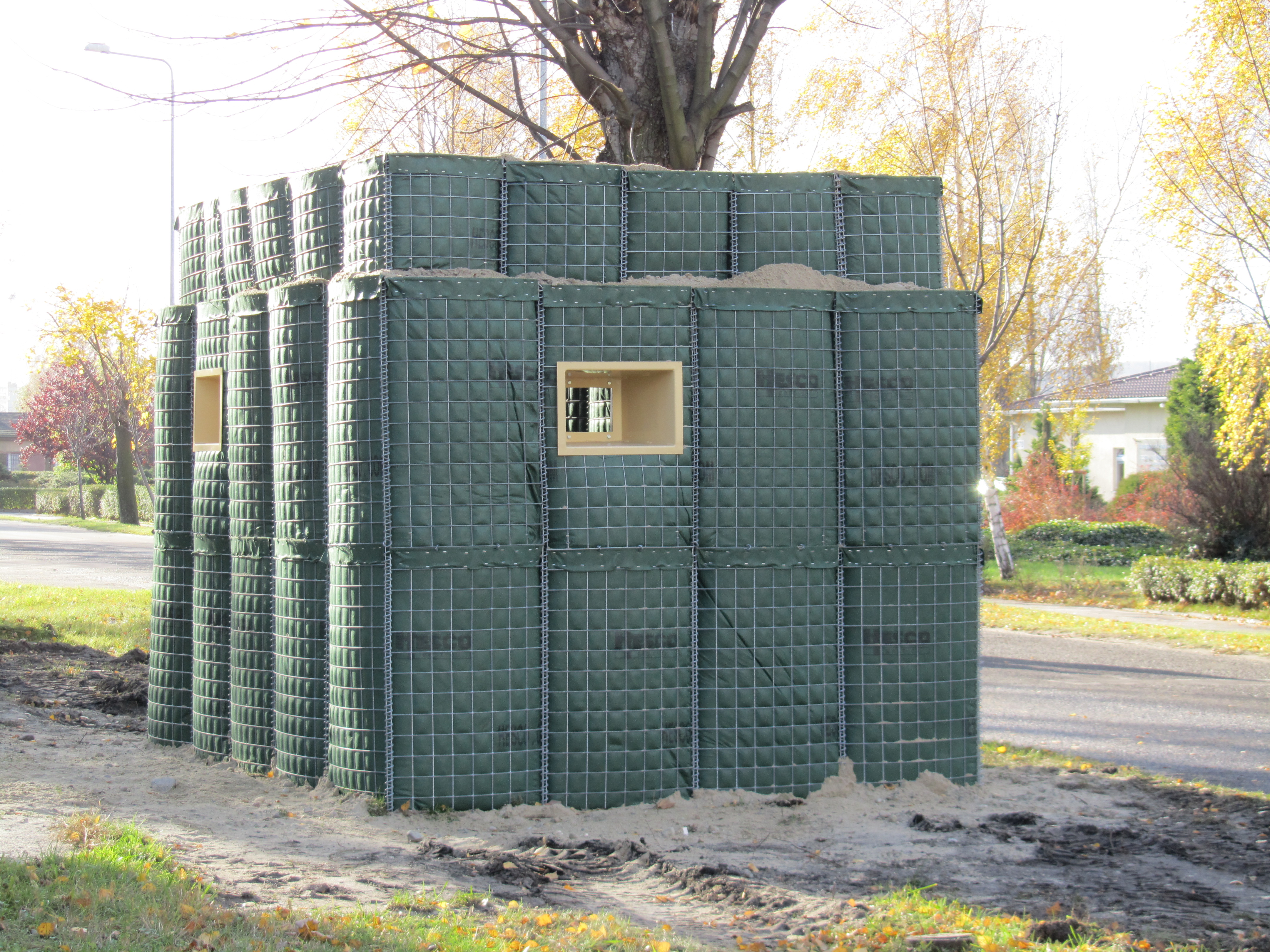

Naturalnymi ukryciami wynikającymi z ukształtowania terenu są wąwozy, rowy, obwałowania i inne przeszkody terenowe zapewniające osłonę przed założonymi czynnikami rażenia (np. ogniem broni maszynowej, odłamkami, podmuchem fali uderzeniowej) z określonych kierunków. Ukrycia to również okopy, transzeje i ziemianki. Funkcję ukryć mogą spełniać także wytypowane i odpowiednio przystosowane obiekty budowlane: piwnice, garaże podziemne, tunele kolejowe, podziemne przejścia komunikacyjne, o ile pozwala na to ich konstrukcja. Kryte transzeje (szczeliny przeciwlotnicze) w zależności od zastosowanych rozwiązań technicznych można zakwalifikować jako ukrycia bądź schrony. W przypadku schronów wymaga się zachowania ciągłości płaszczyzn ochronnych i hermetyzacji.
menu menu menu

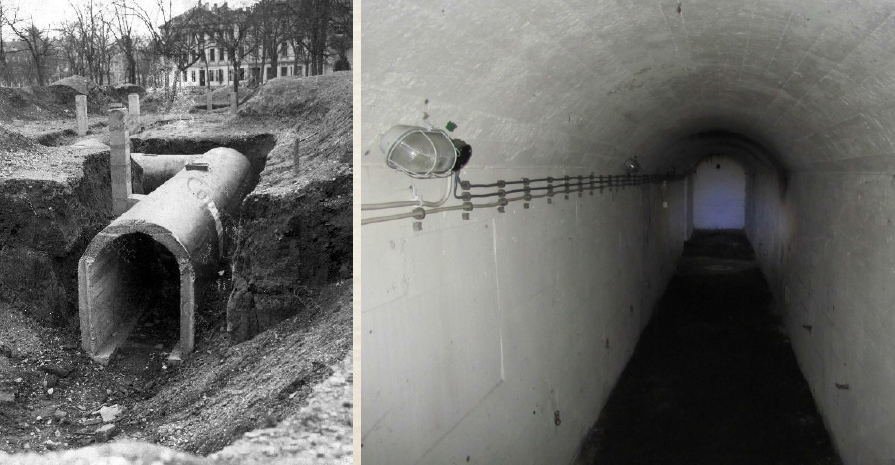

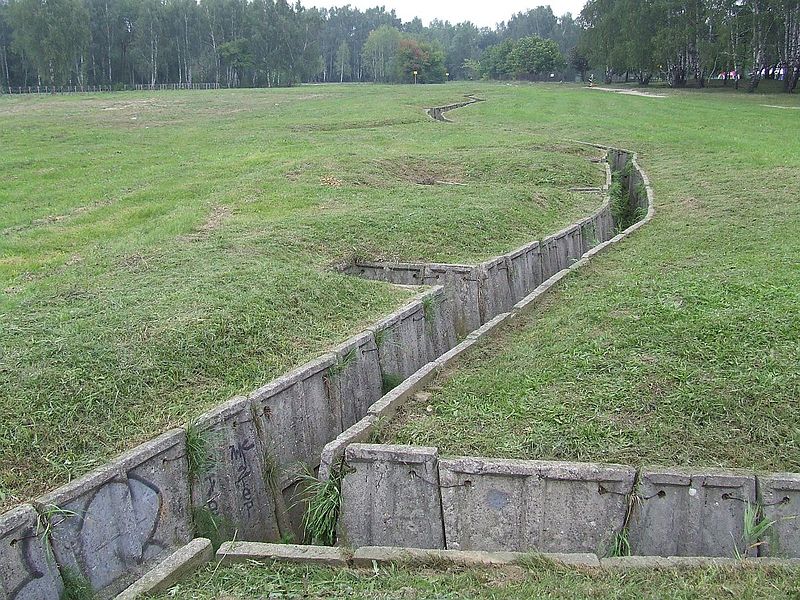

Rys. 1 - Transzeja, Rys. 2 - Otwarty z dwóch stron tunel zbudowany jako ukrycie OPL, Rys. 3 - Garaż o konstrukcji żelbetowej, który w razie potrzeby może pełnić funkcję ukrycia dla mieszkańców domu (Niemcy). Przykład budowli dwufunkcyjnej.

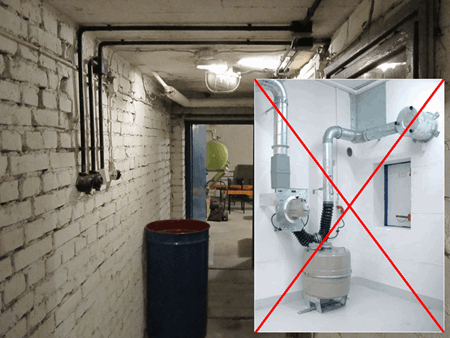

Ukrycia jako obiekty otwarte, należy stosować bardzo roztropnie szczególnie jako osłony przeznaczone bezpośrednio dla ludzi. Należy wówczas pamiętać, że wymagane są środki indywidualnej ochrony człowieka, przede wszystkim w warunkach skażenia środowiska naturalnego. Ukrycia mogą być zastosowane jako doraźnie organizowane obiekty ochronne w sytuacji braku innych możliwości [43].

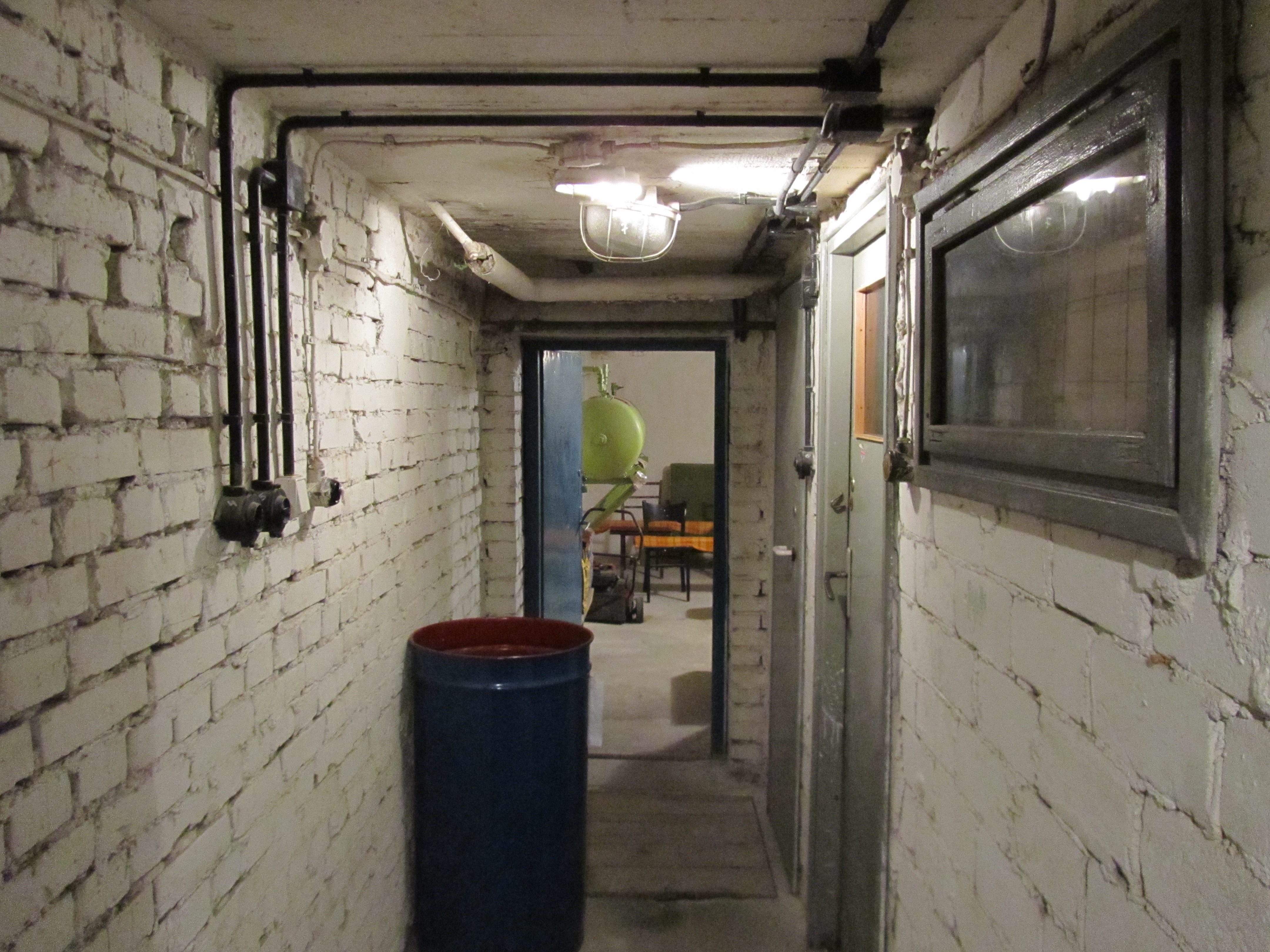

Schrony i ukrycia mogą być budowlami wolonostojącymi lub stanowiącymi wydzielone konstrukcyjnie i funkcjonalnie części budynków (np. schrony w podpiwniczeniach budynków). Z informacji nadsyłanych przez wydziały bezpieczeństwa i zarządzania kryzysowego urzędów wojewódzkich wynika, że wiele schronów, które straciły swój status, przekształcanych jest w ukrycia. Dotychczasowy schron, w którym przerwano płaszczyznę ochronną (np. wykonano otwory okienne*, szyb windy, zlikwidowano drzwi ochronno-hermetyczne itp.) może spełniać definicję ukrycia i zapewniać ograniczoną ochronę, np. przed odłamkami czy zagruzowaniem na skutek zawalenia naziemnych kondygnacji.

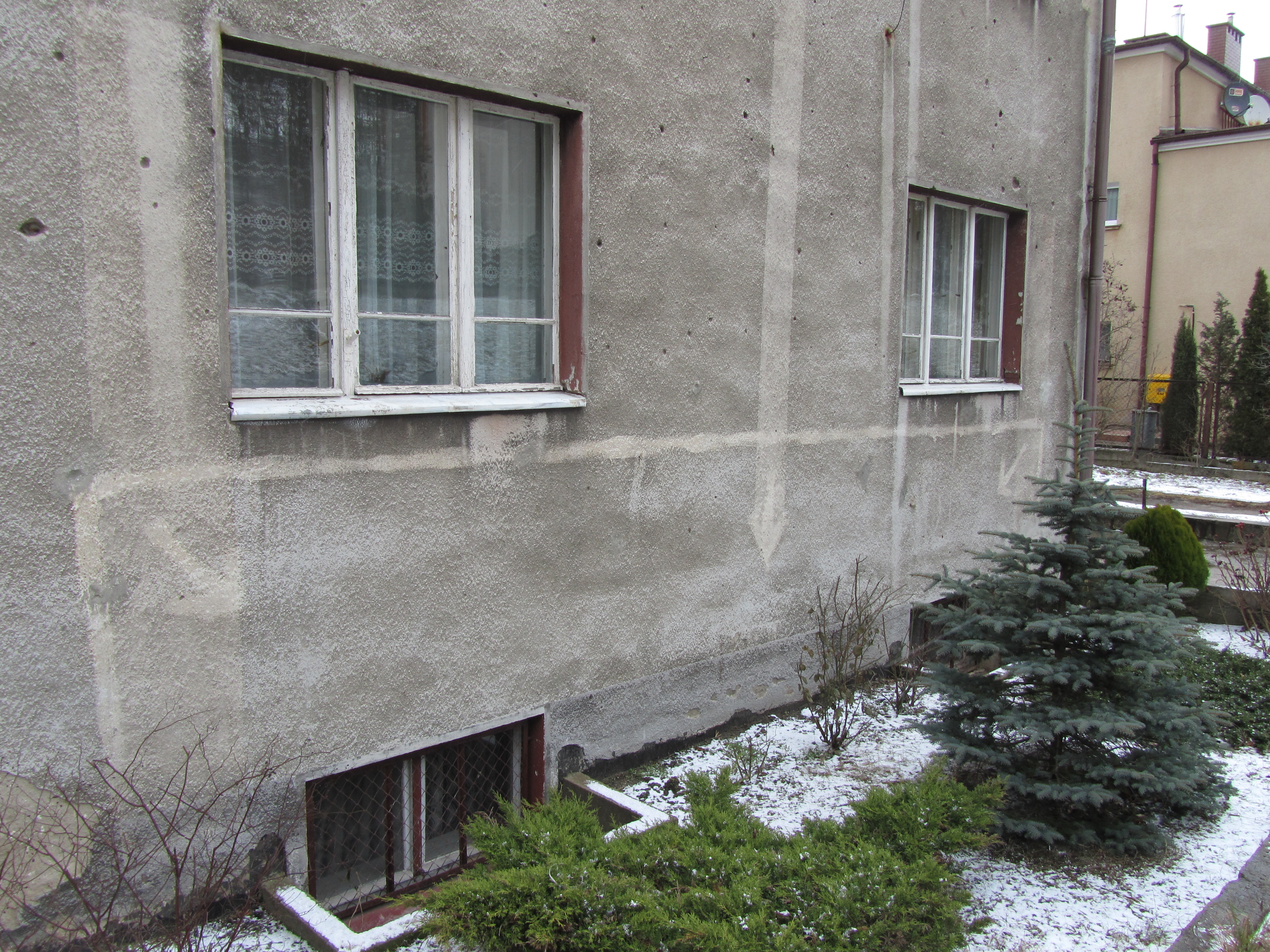

*W niektórych obiektach oznaczonych jako schrony (zwłaszcza w budynkach mieszkalnych z lat 50. XX w. oraz wcześniejszych) celowo zaprojektowano okienka piwniczne, aby doświetlić pomieszczenia i umożliwić ich wietrzenie. Były to bowiem obiekty dwufunkcyjne, które w czasie pokoju pełniły funkcje użytkowe (np. piwnice lokatorskie, pralnie). W sytuacji podwyższenia gotowości obronnej państwa okna przewidziano do zamurowania i wówczas obiekt mógł pełnić funkcję schronu (tak: normatywy TOPL). We współcześnie projektowanych schronach unika się wszelkich zbędnych otworów zaburzających ciągłość płaszczyzn ochronnych i hermetyzacji.
